Характеристики грузовых вагонов, платформ и контейнеров



Крытый вагон
Полувагон
Платформа
Контейнеры

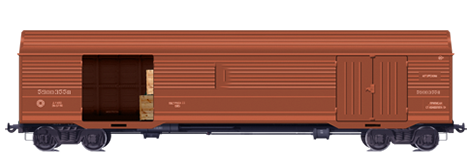

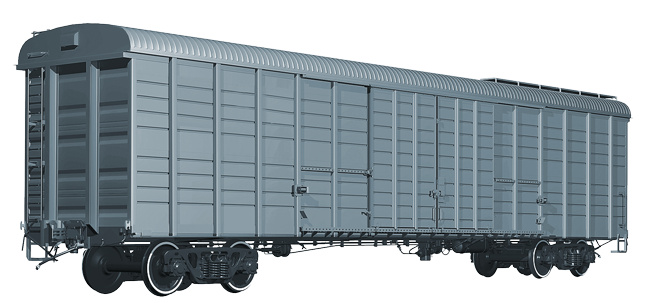

Крытый вагон
13800 x 2760 x 2790 мм - 120 м3...60 т

Показатели размеров вагонов Модели
  11-217 11-066 11-К001 11-264 11-270 11-276 11-260 11-280 11-286
Грузоподъёмность, т 68 66 68 68 69 68 68 68 67
Масса вагона (тара), т 23 22 23 25 24,5 26 26 26 27
Длина рамы, мм 13870 13870 13870 13510 13870 14570 15750 15750 15750
Ширина максимальная, мм 3249 3279 3228 3249 3266 3266 3266 3266 3266
Высота максимальная, мм 4692 4688 4650 4545 4588 4688 4588 4693 4693
Высота до уровня пола, мм 1286 1283 1280 1285 1286 1286 1286 1286 1286
Длина кузова внутри, мм 13844 13844 13844 13082 13844 13844 16080 15724 15724
Ширина кузова внутри, мм 2764 3760 2760 2764 2764 2764 2770 2764 2764
Высота кузова по боковой стене, мм 2737 2791 2791 2791 2791 2800 3050 3050 3050
Размеры, мм :
дверного проема 3794х2343 2000х2343 2000х2296 3794х2343 3802х2343 3802х2334 3973х2717 3802х2334 3802х2334
Размеры загрузочного люка:
в боковой стене 690х370 690х370 690х370 614х365 615х365 614х365 614х365 614х365 614х365
в крыше D400 D400 D400 D400 D400 D400 D400 D400 D400
Объем кузова с учетом объема крыши, кв.м. 120 120 120 114 122 122 138 138 138
Число люков, шт.:
в стенах 4 4 4 4 4 4 4 4 4
в крыше 4 4 4 4 4 4 4 4 4




Полувагон
13800 x 2760 x 2790 мм - 120 м3...60 т

Характеристика Модель вагона
12-533
12-1000 12-726 12-127 12-753 12-757 12-П153 12-П152
База вагон, мм 8650 8650 8650 8650 8670 8650 10440
Длина рамы, мм 12700 12700 13440 12802 12800 13190 15180
Ширина максимальная,мм 3134 3130 3134 3134 3220 3082 3220
Высота, мм:
максимальная
 3484 3484 3495 3484 3746 3483 3797
до нижней обвязки
 1416 1416 1415 1416 1423 1416 1415
Веутренние размеры кузова, мм:
ширина
 2878 2878 2878 2878 2964 2850 2902
длина
 12118 12088 12700 12324 12228 12050 14588
высота
 2060 2060 2060 2060 2315 1880 2365
Ширина дверного према, мм 2530 2482 - 2530 2766 2610 2526
Число шт.:
торцевых дверей
 2 2 нет 2 2 2 2
разгрузочных люков
 14 14 14 14 14 14 16
Размер разгрузочных люков, мм 1327*1540 1327*1540   1327*1540 1370*1540 1385*1550 1327*1540
Угол открывания крышек люков, град.
средних
 31 31 31 31 31 32 31
надтележных
 23,5 23,5 23,3 23,5 23,5 26 18,68
Площадь пола, м² 35,5 35,4 36,55 36,15 36,63 35,4 45

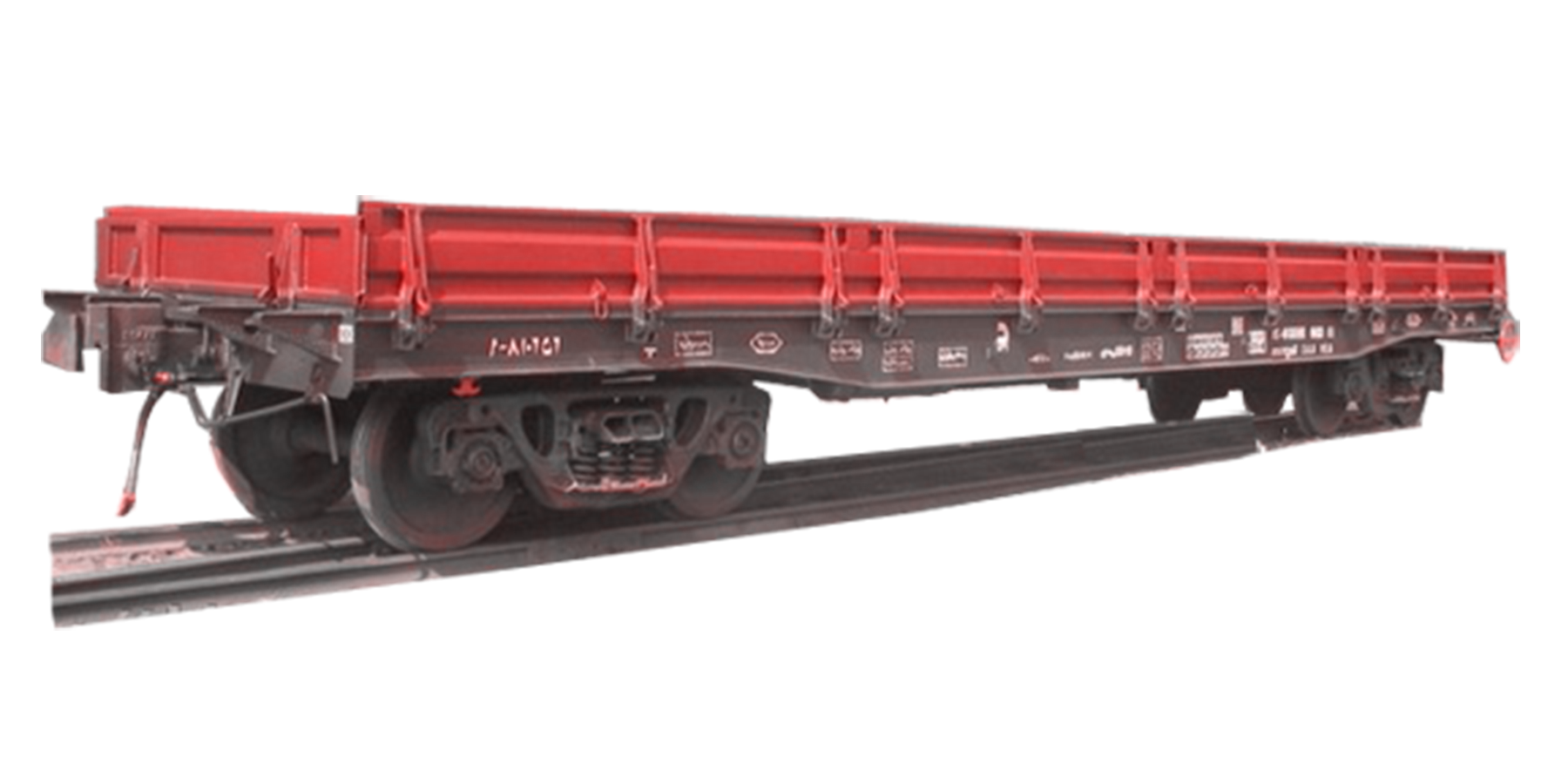

  Платформа 13300 x 2770 x 500 мм...70 т





Характеристика Модель платформы
   13-401  13-4012  13H-541
 База вагона, мм  9720  9720  9720
 Ширина максимальная, мм  3140  3150  3140
 Высота, мм
 максимальная
  1810  2050  1810
 до нижней обвязки
  1310  1305  1310
 Внутренние размеры, мм
 ширина
  2770  2770  2770
 длина
  13300  13300  13300
 Грузоподъемность, т  63-70  72  63
 Масса тары вагона, т  20,92  20,92  21,3





Контейнеры


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УНИВЕРСАЛЬНЫХ КОНТЕЙНЕРОВ ПО ГОСТ 18477-79

Типоразмер МАССА внутр.
объем
куб.м		 РАЗМЕРЫ
размеры
дверного
проема в свету
наружные внутренние



 брутто
тн
 нетто
тн
 Д x Ш х В Д x Ш х В Ш х В
3т 3 2,4 5,16 2100 х 1325 х 2400 1930 х 1225 х 2128 1225 х 2090
5т 5 3,8 10,4 2100 х 2650 х 2400 1950 х 2515 х 2128 1950 х 2100
20т 20 17,8 30,6 6058 х 2438 х 2438 5867 х 2330 х 2197 2286 х 2134
24т 24 21,8 32,7 6058 х 2438 х 2591 5867 х 2330 х 2350 2286 х 2261
40ф станд 30,48 26,58 66,6 12192 х 2438 х 2591 11988 х 2330 х 2350 2286 х 2261
40ф (HQ) 30,48 26,58 76,33 12192 х 2438 х 2895 11988 х 2330 х 2700 2286 х 2585


3-тонный контейнер

Тара, кг - 600
Вес груза, кг - 2400
Объем, м3 - 5,16


5-тонный контейнер

Тара, кг - 950
Вес груза, кг - 4050
Объем, м3 - 10,4


20 футовый стандартный контейнер

Размеры:ДлинаШиринаВысота
Внешние 20' = 6058 mm 7' 9.25'' = 2438 mm 8'6'' = 2591 mm
Внутренние 20' = 5879 mm 7' 9.25'' = 2352 mm 8'6'' = 2378 mm
Двери 20' = 6096 mm 7' 9.25'' = 2370 mm 8'6'' = 2591 mm

Макс. Брутто 52910 lbs = 24000 kg
Тара 4585 lbs = 2080 kg
Макс. Загрузка 48325 lbs = 21920 kg

Грузовместимость (объем): 1197.25 cu. ft. = 33.9 cub. m


40 футовый стандартный контейнер

Размеры:ДлинаШиринаВысота
Внешние 40' = 12192 mm 8' = 2438 mm 8' 6" = 2591 mm
Внутренние 39' 5.25"= 12022 mm 7' 5.625" = 2352 mm 7' 10.25" = 2395 mm
Двери   7' 8.25" = 2343 mm 7' 5.75" = 2280 mm

Макс. Брутто 67200 lbs = 30480 kg
Тара 8600 lbs = 3900 kg
Макс. Загрузка 58600 lbs = 26580 kg

Грузовместимость (объем): 2392 cu. ft. = 67.7 cub. m


40 футовый high cube контейнер

Размеры:ДлинаШиринаВысота
Внешние 40' = 12192 mm 8' = 2438 mm 9' 6" = 2895 mm
Внутренние 39' 3.25"= 12022 mm 7' 8.5" = 2352 mm 8' 10.25" = 2700 mm
Двери   7' 5.75" = 2340 mm 8' 5.75" = 2585 mm

Макс. Брутто 67200 lbs = 30480 kg
Тара 9150 lbs = 4150 kg
Макс. Загрузка 58050 lbs = 26330 kg

Грузовместимость (объем): 2697 cu. ft. = 76.4 cub. m
